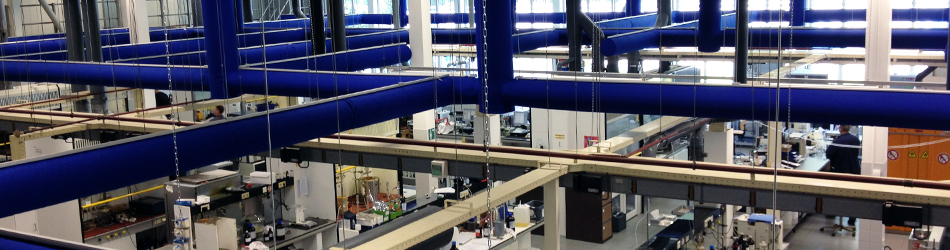

Воздухопроницаемая система (также известная как низкоимпульсная) используется для охлаждения помещений и работает по принципу вытеснения, т.е. плавное распределение воздушного потока происходит благодаря проникающим способностям ткани — поступая в помещение, более плотный холодный воздух будет плавно опускаться вниз, не создавая сквозняков.

Скорость воздуха на выходе из текстильной системы чрезвычайно низкая, поскольку для подачи воздуха в помещение используется большая площадь поверхности — ткань работает как один большой диффузор. В сравнении с обычными системами вентиляции на основе оцинкованных воздуховодов для поддержания низкоимульсной системы в рабочем состоянии требуется монтаж большого количества решеток и диффузоров, но зачастую скорость подачи воздуха все равно намного выше, чем у текстильных воздуховодов.

Ознакомьтесь с дополнительными сведениями о сравнении текстильных воздуховодов собычными оцинкованными воздуховодами.

Воздухопроницаемая система — Охлаждение

Поскольку вся площадь поверхности текстильного воздуховода активна, холодный воздух плавно распределяется под текстильной системой, вытесняя при этом более теплый воздух помещения.

Ускорение воздушного потока по направлению к полу меняется в зависимости от разности температур ΔT.

Воздухопроницаемая система — Охлаждение — ΔT ниже −3°C

Воздухопроницаемая система — Охлаждение — ΔT выше −5°C

Воздухопроницаемая система — Изотермический режим (вентиляция)

Если система используется для вентиляции или обеспечения изотермического температурного режима, то входящий воздух распределяется в помещении равномерно во всех направлениях.

Воздухопроницаемая система — Изотермический режим — ΔT = 0°C

Воздухопроницаемая система — Обогрев

Мы не рекомендуем использовать воздухопроницаемую систему для обогрева, поскольку из-за более низкой плотности горячий входящий воздух будет двигаться по направлению к потолку. Если система вентиляции должна обеспечивать и обогрев, то рекомендуется использовать высокоимпульсный элемент для принудительной подачи воздуха в зону нахождения людей.

Это может быть реализовано с использованием наших решений на основе системы смешанного типа.

Воздухопроницаемая система — Обогрев — ΔT выше +3°C
